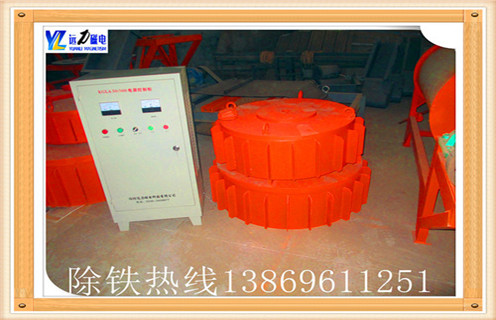

電磁除鐵器控制系統,電磁除鐵器控制系統,包括主回路和控制回路,主回路是由電源電壓經過總開關QF1之后分成兩路,一路經接觸器KM2常開觸點之后,再通過智能型電機保護器FR1連接到皮帶電機M;另一路經接觸器KM1常開觸點之后,通過整流電路VC1.VC2.VC3加到勵磁線圈YA1兩端;智能型電機保護器FR1的33#接線端分別與勵磁線圈YA1和電機M的輸入端相連接,4#接線端接電源36V,常開.地線和9#接線端接地,3#接線端經中間繼電器KA5線圈接地.

　　1.電磁除鐵器控制系統的安全性能

　　本實用新型穩定可靠,滿足了礦用隔爆型電磁除鐵器控制系統在煤礦.井下工作時的要求,智能型電機保護器能完成漏電閉鎖.欠壓.過壓.三相不平衡.過載.短路等多種保護功能.有效地保護了控制系統的安全性

　　2.電磁除鐵器的動力系統

　　運礦皮帶除鐵器是煉鐵生產運料工序中必不可少的設備之一,動力源有電動機. 減速機等.現有的運礦皮帶除鐵器減速機底座是由角鋼制作,設置圓形地腳孔,用以固定傳動裝置.這種結構的減速機底座存在一定的不足,其一是底座本身強度低.易變形,使用壽命短;其二是底座地腳孔為圓形,未有調整余量,無法實現調整或漲緊.因此,在生產過程中三角帶極易被拉長.變形,從而導致三角帶與帶輪表面摩擦力降低,三角帶打滑,除鐵器無法正常運轉.當出現此類事故時,所采用的處理方式只能停機整體更換三角帶,這樣不僅檢修時間長,而且造成物料運輸中斷,嚴重影響正常生產
