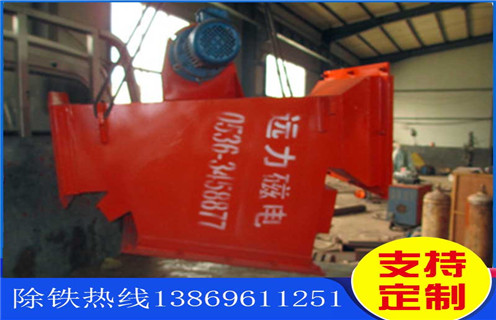

立磨管道除鐵器安裝示意圖，RCGZ系列產品管道式稀土永磁全自動除鐵器由管道體、驅動器設備、磁場運作設備三絕大多數構成，驅動器設備安裝在管道內壁，根據鏈輪鏈條、傳動鏈條推動管道身體磁分離出來腔的磁場運作設備運行，永磁材料將管道內原材料中摻雜的鐵磁性材料化學物質根據出鐵口排出來管道外。
一、立磨管道除鐵器安裝示意圖
1、除鐵器安裝傾斜角(入、進料口聯線與平面的交角)在55°-60°為宜;兩邊方向不能歪斜(即電機中心線維持水準)。進料口不可與出鐵管道密閉式聯接，以正方形接鐵斗或槽形接鐵槽接鐵，出鐵口與接鐵斗間隔60mm為宜，便于必需時手工制作消除出鐵口內將會出現的阻攔物(細鐵絲、原材料塊等)。
2、除鐵器電子控制系統可立即連接開關電源，機器設備獨立工作中;也可以控制計劃于顆粒料運輸系統軟件，該系統軟件的開閉決策本機器設備的工作中是否。
3、出、通道活套法蘭面間需墊入密封墊或石棉繩，保證相接處的密封性特性，以防煙塵外溢環境污染。
4、接線后次啟動需觀察機器設備運作方向是不是恰當，下列二種方式 均可：A、觀察降速電機轉為，其轉動方向依據鏈瓦上標識箭頭符號向一致。B、開啟機側觀察口，將一粒度低于22mm的磁鐵物(螺帽等)放置吸咐擋板表層，該物向正下方出鐵口健身運動為恰當。若健身運動方向有誤，應先待機，更改電機轉動方向后再試。
5、應用前要依據粉體設備中鐵磁性材料臟物的滲入量，適度調節電機的開停機時間，調節電氣控制柜中時間控制器的按鍵，就可以更改這兩個時間，其標值可立即在按鍵上觀察。參照采用時間為：健身時間10秒;間歇性時間3～10分。客戶可根據應用、觀察、檢測，按每一次排鐵量但是3kg自主明確佳時間，若顆粒料中含銅較多或顆粒料溫度過高時，也可以選用減速器持續運行的工作方式。
6、應用前需從滴油口往主機箱內引入N68(舊型號40#)機械潤滑油。給油至油量觀察窗正中間部位就可以，應用后發覺油量不夠，能加至油量觀察窗部位，汽車機油拆換周期時間為一年。
7、一切狀況下均不允許過大木塊(≥0.1公斤，長短≥80mm)進到機內，以防導致磁石組常見故障或危害除鐵設備實際效果。
