北京帶式電磁除鐵器的構造_國家標準_北京帶式電磁除鐵器的構造配件_型號及工作視頻 ，RCDD系列干式自卸電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出，達到自動清除的目的，并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用了于水泥、電力、礦山、冶金、建材、化工等行業(yè)。

一、上北京帶式電磁除鐵器的構造_國家標準_北京帶式電磁除鐵器的構造配件_型號及工作視頻

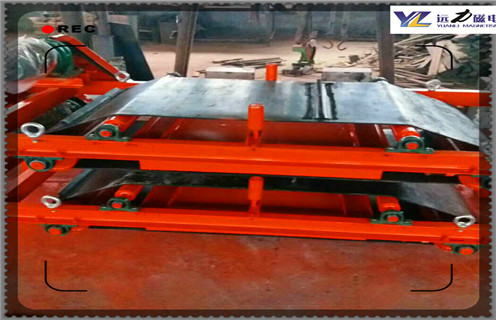

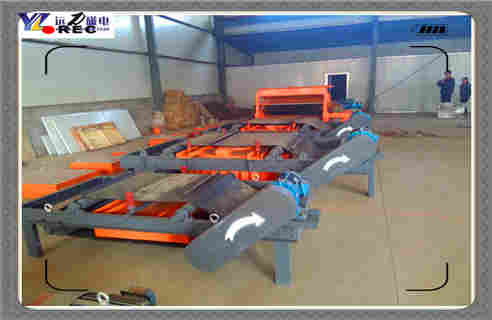

1、RCDD系列干式自卸電磁除鐵器由除鐵器本體和卸鐵機構兩部分組成。卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒、托輥、皮帶輪(或鏈輪)、三角帶(或皮帶輪)和裝有刮板的卸鐵皮帶組成。其結構如圖一所示。

2、工作原理：除鐵器接通電源后，勵磁系統(tǒng)產生了強大的磁場，當輸送機上的散狀物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在磁場力作用下被吸起，由運行的卸鐵皮帶連續(xù)拋出，當物料脫離磁場范圍外，鐵磁性雜物在重力作用下掉入集鐵箱中。

二、北京帶式電磁除鐵器的構造_國家標準_北京帶式電磁除鐵器的構造配件_型號及工作視頻控制柜

1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好;

2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;

3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區(qū)分輸出和輸入端;

4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;

5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“ ”極性是否與原用的相同，否則不能更換;

6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定選擇。
